Муфты пластинчатые

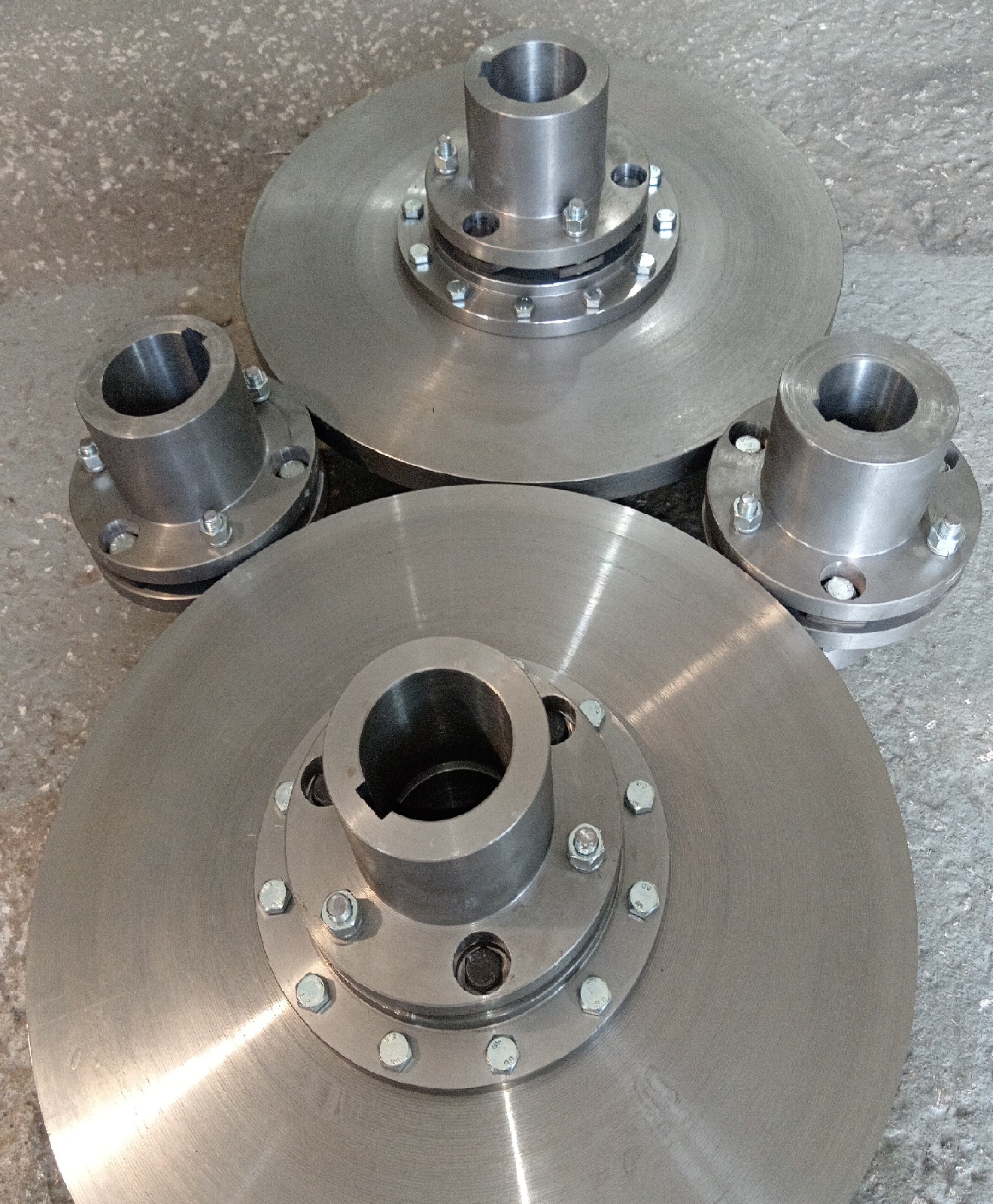

Муфта пластинчатая дисковая полужесткая предназначена для передачи крутящего момента от привода к исполнительным механизмам.
Позволяет одновременно компенсировать угловые, радиальные и осевые смещения соединяемых валов без уменьшения динамических нагрузок.
Пластинчатая муфта допускает эксплуатацию во взрывоопасных зонах класса В-1а и В-1г согласно правилам устройства
электроустановок с категорией и группой взрывоопасных смесей IIА-Т3 ГОСТ 12.1.011.
Эксплуатируется в режиме непрерывного длительного применения.
По своей конструкции муфта является беззазорной, жёсткой на кручение и не требующей обслуживания. Пакеты пластин выполнены
из нержавеющей пружинной стали, что позволяет компенсировать значительные
несоосности при низких восстанавливающих силах. Так как все детали муфты изготовлены из стали, она может применяться
в механизмах приводов при температурах до + 250 °С.
Купить пластинчатую дисковую полужесткую муфту можно определив её основные технические характеристики и размеры. Для того, чтобы заказать
изготовление пластинчатых муфт нужно воспользоваться техническими характеристиками приведёнными ниже.

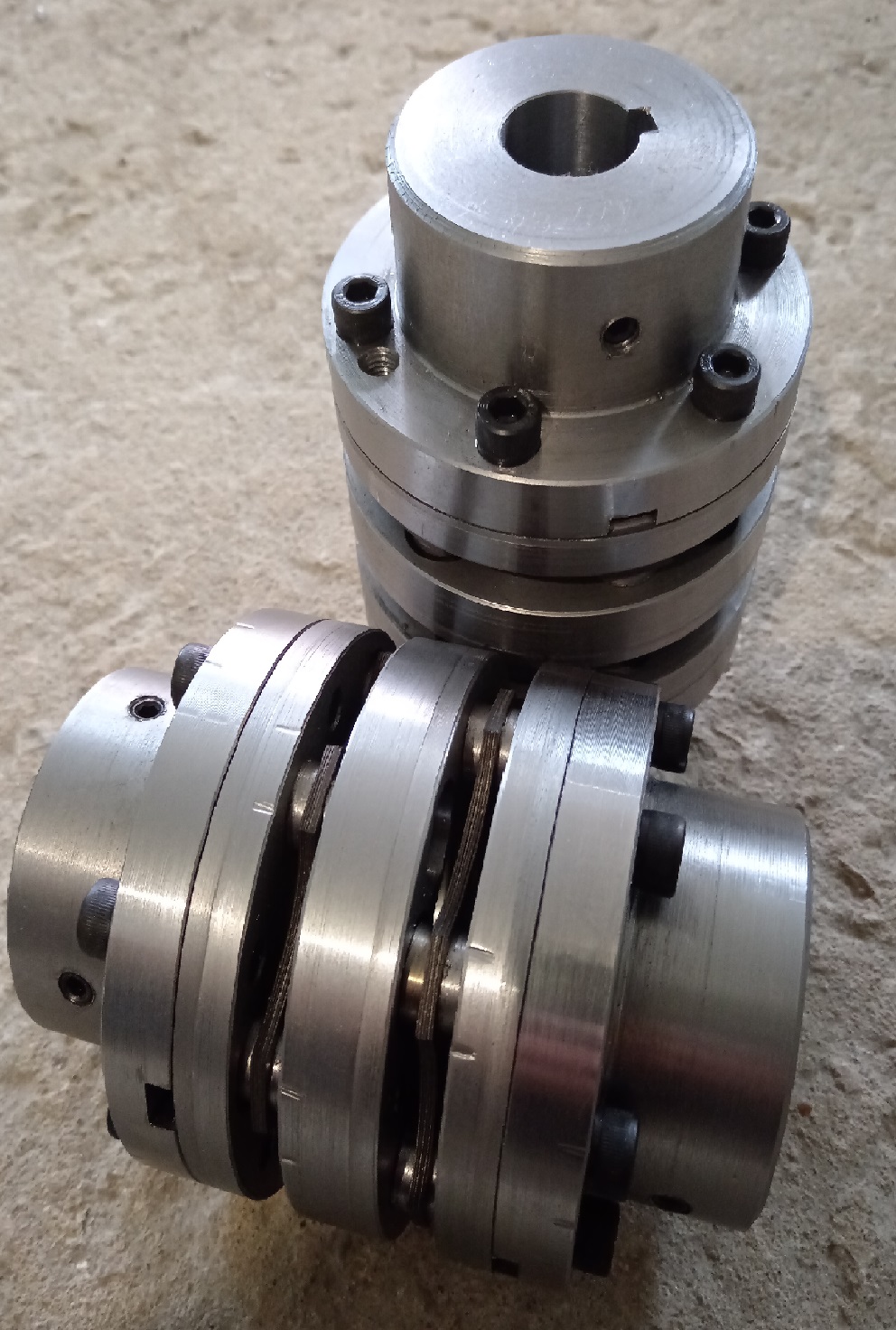

На рисунках 1, 2 и 3 показаны три основных варианта изготовления пластинчатых муфт.
В таблице 1 представлены размеры дисковых полужестких (пластинчатых) муфт согласно ГОСТ 26455-97, где:
М кр - номинальный крутящий момент;
d - диаметр посадочного отверстия в полумуфтах;
D - наружный диаметр муфты;
l - длина посадочного отверстия;
L - длина муфты в сборе для 1-го типа;
L1 - длина муфты в сборе для 2-го типа;
n - число оборотов;
Δ - осевое смещение;
φ - угловое смещение;
| М кр Н*м |
d H7 Ряд 1 (2) |
D не бо- лее |
l H14 |
L |
L1 |
n не бо- лее |
Δ |
φ |
Масса, кг, не более, для типов |
|
| не более |
не более |
1 |
2 |
|||||||
| Исполнение 1 (2) |
Исполнение 1 (2) |
|||||||||
40 |
11 |
80 |
23(20) |
56(50) |
196(190) |
200 |
0,5 |
0° 45′ |
0,43 (0,39) |
1,35 (1,31) |
12; 14 |
30 (25) |
70 (60) |
210 (200) |
0,48 (0,46) |
1,39 (1,37) |
|||||
16; 18; (19) |
40 (28) |
90 (66) |
230 206 |
0,56 (0,50) |
1,47 (1,41) |
|||||
20; 22; (24) |
50 (36) |
110 (82) |
250 (222) |
0,79 (0,66) |
1,71 (1,65) |
|||||
63 |
18; (19) |
90 |
40 (28) |
90 (66) |
230 (206) |
180 |
0,99 (0,86) |
1,87 (1,77) |
||
20; 22; (24) |
50 (36) |
110 (82) |
250 (222) |
1,09 (1,01) |
2,01 (1,97) |
|||||
25; 28 |
60 (42) |
132 (96) |
314 (278) |
1,97 (1,85) |
3,31 (3,21) |
|||||
100 |
20; 22; (24) |
100 |
50 (36) |
110 (82) |
250 (222) |
165 |
1,17 (1,13) |
2,07 (2,03) |
||
25; 28 |
60 (42) |
130 (94) |
270 (234) |
1,41 (1,29) |
2,31 (2,13) |
|||||
30; (32); 35; (36) |
80 (58) |
170 (126) |
310 (266) |
2,53 (2,23) |
3,13 (3,07) |
|||||
160 |
(24) |
120 |
50 (36) |
112 (84) |
294 (266) |
145 |
1,0 |
(1,73) 1,63 |
3,01 2,91 |
|
25; 28 |
60 (42) |
132 (96) |
314 (278) |
1,97 (1,85) |
3,31 (3,21) |
|||||
(30); 32; (35); 36; (38) |
80 (58) |
170 (126) |
310 (266) |
2,86 (2,49) |
4,14 (3,93) |
|||||
250 |
28 |
130 |
60 (42) |
132 (96) |
314 (278) |
130 |
2,74 (2,54) |
5,24 (4,96) |
||
(30); 32; (35); 36; (38) |
80 (58) |
170 (126) |
310 (266) |
3,28 (3,08) |
6,00 (5,92) |
|||||
40; (42); 45 |
110 (82) |
232 (176) |
414 (358) |
4,64 (4,42) |
7,12 (7,34) |
|||||
400 |
32; (35); 36; (38) |
145 |
80 (58) |
174 (130) |
358 (314) |
120 |
3,91 (3,73) |
7,84 (7,60) |
||
40; (42); 45; (48); 50; (52) |
110 (82) |
234 (178) |
418 (362) |
6,23 (5,97) |
11,38 (10,16) |
|||||
630 |
(38) |
160 |
80 (58) |
174 (130) |
418 (374) |
100 |
4,49 (3,99) |
9,85 (9,35) |
||
40; 42; 45; (48); 50; (52); 55; (56) |
110 (82) |
234 (178) |
478 (422) |
8,05 (7,77) |
13,45 (13,13) |
|||||
60; (63) |
140 (105) |
294 (224) |
538 (468) |
10,97 (10,39) |
16,33 (15,75) |
|||||
1000 |
45; (48); 50; (52); 55; (56) |
180 |
110 (82) |
235 (179) |
480 (424) |
7,58 (7,44) |
13,66 (13,52) |
|||
60; (63); (65); 70; (71) |
140 (105) |
295 (225) |
540 (400) |
13,16 (12,90) |
19,24 (18,98) |
|||||
1600 |
(52); 55; (56) |
200 |
110 (82) |
235 (179) |
540 (470) |
93 |
1,5 |
1° |
8,73 (8,60) |
17,74 (17,60) |
60; (63); (65); 70; (71); (75) |
140 (105) |
295 (225) |
540 (470) |
14,11 (13,87) |
23,12 (22,88) |
|||||
80; (85) |
170 (130) |
355 (275) |
600 (520) |
20,39 (18,47) |
29,40 (27,48) |
|||||
2500 |
60; (63); (65); 70; (71); (75) |
230 |
140 (105) |
300 (230) |
550 (480) |
83 |
15,91 (14,63) |
31,23 (30,13) |
||
80; (85); 90; (95) |
170 (130) |
360 (280) |
610 (530) |
26,21 (24,59) |
41,71 (40,09) |
|||||
4000 |
70; (71); (75) |
260 |
140 (105) |
303 (233) |
556 (486) |
75 |
19,36 (18,52) |
38,88 (38,04) |
||
80; (85); 90; (95) |
170 (130) |
360 (280) |
610 (530) |
29,22 (26,88) |
48,74 (46,40) |
|||||
100, 110 |
210, (165) |
443 (353) |
696 (606) |
43,78 (37,98) |
63,30 (60,02) |
|||||
6300 |
(85); 90; 95 |
300 |
170 (130) |
367 (287) |
624 (544) |
62 |
2,5 |
40,02 (36,34) |
67,26 (64,12) |
|
100; 110; (120); 125 |
210 (165) |
447 (357) |
704 (614) |
49,84 (47,24) |
77,08 (73,66) |
|||||
125; 130 |
250 (200) |
527 (427) |
784 (684) |
59,28 (50,28) |
86,52 (77,52) |
|||||
Пример условного обозначения муфты дисковой полужесткой типа 1, передающей номинальный крутящий момент 100 Н·м, исполнения 1,
диаметром посадочного отверстия полумуфт 25 мм, климатического исполнения У, категории 3:
Муфта дисковая полужесткая 1-100-1-25-У3 ГОСТ 26455-97
То же, типа 2, с полумуфтами исполнения 1, диаметром 22 мм, исполнения 2, диаметром 20 мм:
Муфта дисковая полужесткая 2-100-1-22-2-20-У3 ГОСТ 26455-97
Мы стараемся сделать наше сотрудничество удобным для Вас, поэтому бесплатно подготовим чертежи муфт по вашему техническому заданию и
проконультируем по всем имеющимся у вас вопросам.
Наличие или срок изготовления муфт необходимо уточнять,
воспользовавшись любым удобным способом - формой обратной связи , или отправив заявку на электронную почту vsedetali@mail.ru
